建筑消防设施联网监测软件技术支持手册
版本V1.1
苏州思迪信息技术有限公司
技术支持电话:0512-88880005-8085
建筑消防设施联网监测平台由用户信息传输装置、消防远程测控终端、手机APP等移动终端、各种传感器,以及云服务、云计算组成的互联网系统。 系统以建筑物内的消防设施为感知对象,采用互联网、有线/无线等多种联网方式,将离散在城市各个建筑内部的火灾自动报警设备、消防供水系统、电气火灾系统、视频监控系统等建筑消防设施全部感知起来,利用强大的计算机软件系统,进行查询、处理、统计、分析,从而实现对联网单位建筑消防设施的全面、远程、集中监控管理,以保证单位消防安全。本软件为iPhone手机客户端软件,支持的iOS系统为iOS 7.0~ iOS 9.2。当前客户端软件只支持竖版。
图2.1.1

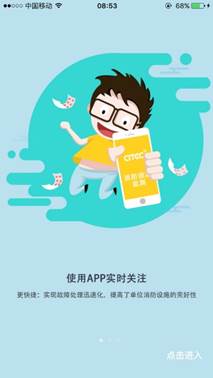

如果是第一次登录或者点击了APP内的退出按钮关闭的,则打开APP时会弹出如图2.1.1所示的概述页面,您可滑动查看每一个介绍,如果想直接进入APP,则可点击“点击进入”按钮。
图2.1.2

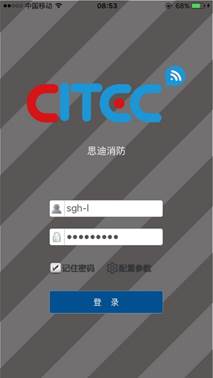

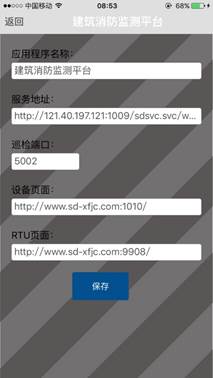

登录页面如图2.1.2所示。在上面的编辑框内输入用户名,下面的编辑框输入密码,下次登录时如果不想再输入密码,可点击“记住密码”检查框。点击“记住密码”右侧的按钮进入配置界面,如图2.1.3所示:
图2.1.3
Ø 应用程序名称
显示在导航栏上的文本信息。
Ø 服务地址
数据接收地址,确认地址填写正确,否则将导致程序数据异常。
Ø 巡检端口
如果用户有查岗功能,则此处填写查岗的通讯端口。
Ø 设备页面
设备页面内容来源URL地址。
Ø RTU页面
RTU页面内容来源URL地址。

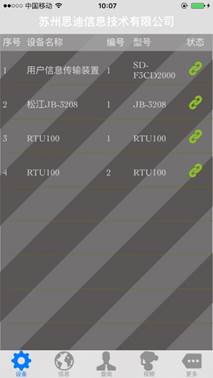

登录成功后,进入如图设备状态画面,如图2.2.1所示:
图2.2.1

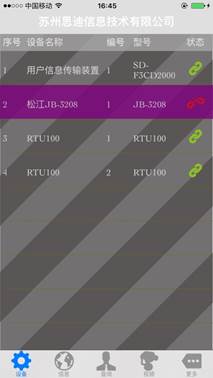

在图2.2.1中显示了此用户相关的联网单位所用设备的当前信息和状态,如果显示为如图2.2.2所示紫色背景行,表示设备离线。
图2.2.2

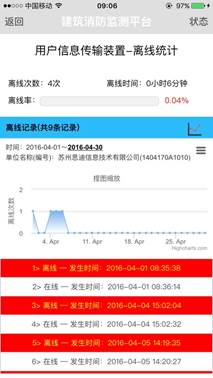

选中某行点击进入,会显示如图2.2.3所示,离在线状态画面:
图2.2.3

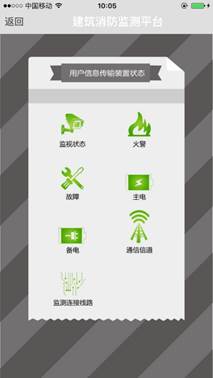

如果是用户传输装置,在上面的导航栏右侧有状态按钮,点击此按钮将显示如图2.2.4所示画面。
图2.2.4
在图7上显示了用户传输装置的7个状态:
Ø 监视状态或测试状态
Ø 火警或无火警
Ø 故障或无故障
Ø 主电正常或主电故障
Ø 备电正常或备电故障
Ø 通信信道正常或通信信道故障
Ø 监测连接线路正常或故障
如图图标为图2.2.4所示绿色表示正常,如果为红色则表示异常。

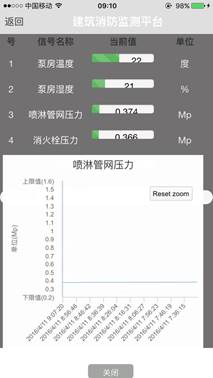

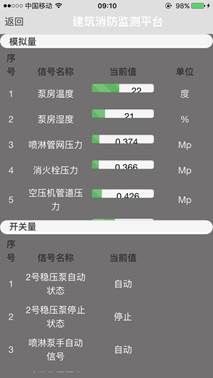

如果是RTU设备,则会显示RTU上各个接口的数据,如图2.2.5所示,点击某一接口项,则显示此接口的某个时间的趋势图,如图2.2.6所示。
图2.2.5
图2.2.6

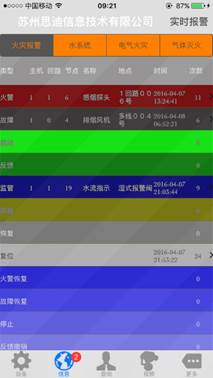

点击界面下面的Tab标签栏“信息”,则显示如图2.3.1所示画面:
图2.3.1

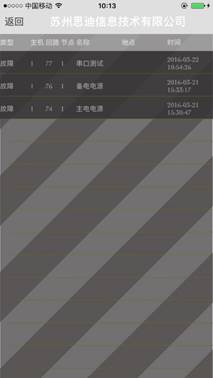

在信息页面中,包含了火灾报警、水系统、电气火灾和气体灭火四个系统的报警信息,根据不同的用户权限,用户可浏览不同系统的信息。火灾报警页面中显示了火警、故障、启动、反馈等类型的报警信息条数,同时显示此类型中最近的一条记录信息。点击相应类型可查看具体的每条报警信息,如图2.3.2所示显示了类型为故障的所有报警信息:
图2.3.2

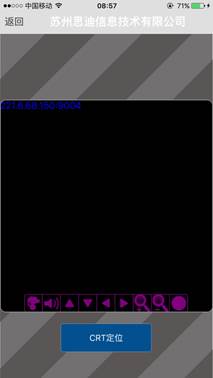

点击图2.3.2中的记录,如果对应感应点配置了主机、回路和节点信息,并且在此点位信息上配置了摄像头或者CRT平面图,可查看当前报警点位的视频信息和CRT平面图,如图2.3.3所示:
图2.3.2

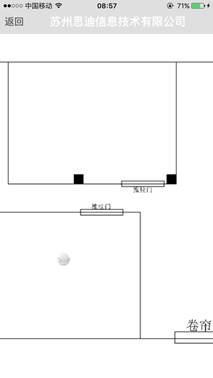

点击”CRT定位“按钮,如果此联网单位配置了CRT,并且当前报警点在平面图中配置了值,则可查看此点位在图中定位,并动态显示此点位,如图3.3所示。
图2.3.3

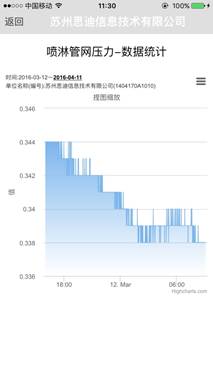

进入水系统、电气火灾或者气体灭火中的某个页面后,点击具体的某条报警记录后,将显示对应接口的趋势图,如图2.3.4所示:
图2.3.4

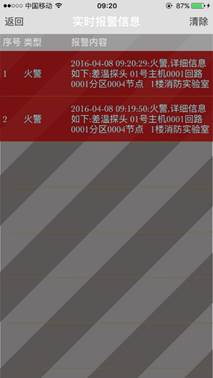

点击图2.3.1右上角的“实时报警”标签,将弹出当前接收到的实时报警信息列表,如图2.3.5所示。当接收到实时报警时,在APP的Tab栏上的“设备”或者“信息”上将显示如图2.3.6所示的报警记录条数,设备上显示的数字表示有发生过设备离线或者上线报警,如果是信息上显示数字表示有发生过火警、故障等报警主机、水系统等的报警。
图2.3.5
图2.3.6

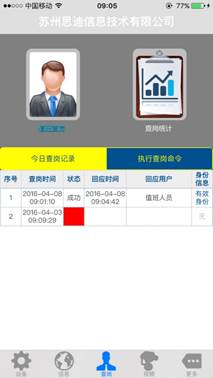

点击查岗后,如图2.4.1所示,返回当日查岗记录。
图2.4.1

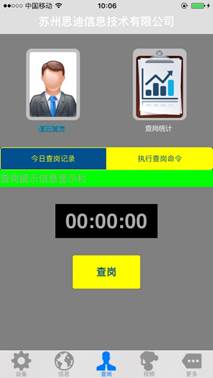

点击“执行查岗命令”后,显示如图2.4.2所示:
图2.4.2
点击“查岗”按钮,将对指定单位进行查岗操作,软件同时开始计时,如果现场用户应答成功,则停止计时,需要注意的是,计时的时候,用户不能退出应用,否则会导致时间不准确。

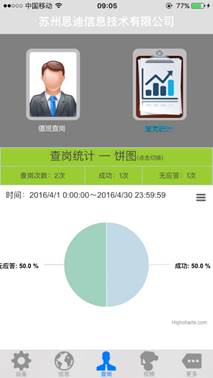

点击查岗统计将显示此单位在当前月份的查岗统计记录。如图2.4.3所示。
图2.4.3

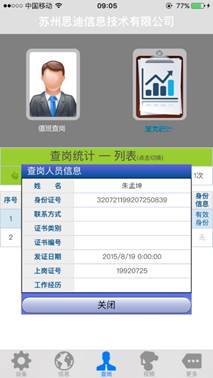

点击”查岗统计-饼图”将切换到列表显示方式,如图2.4.4所示。如果列表中”身份信息“为有效身份或者无效身份,点击可查看应答者的身份信息。
图2.4.4

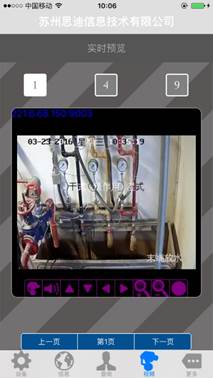

点击视频,显示如图2.5.1所示画面:
图2.5.1
在此页面,用户可浏览所有相关的摄像头视频,点击1,、4、9按钮可在控制页面内显示的摄像头视频数,点击上一页和下一页可切换摄像头。
:控制摄像头的预览功能开关
:控制摄像头的音频功能开关
:实现对摄像头的上下左右控制
:控制焦距的缩放
:移动到预置位

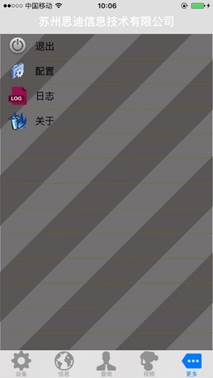

点击更多,显示如图2.6.1所示画面:
图2.6.1
Ø 退出:点击此按钮退出应用程序,注:一旦退出将不再接收推送的报警信息。
Ø 配置:点击此按钮同登录页面中的配置功能按钮
Ø 日志:程序运行日志信息
Ø 关于:显示软件名称和版本信息
本软件作为建筑消防设施联网监测平台的iPhone客户端,此功能为核心功能,用户需允许本软件的通知功能。
Ø 当APP运行在前台,则一旦接收到实时报警信息后,在软件内的显示界面如图3.1所示报警弹出框,同时在APP的Tab栏上标示接收到的报警记录条数,如图2.3.6所示;
图3.1

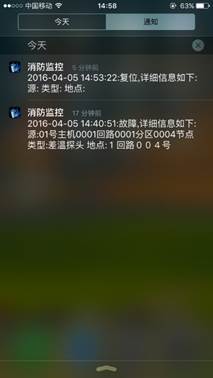

Ø 当APP运行于后台,接收到实时报警后,将在iPhone的通知栏显示如图3.2所示信息,同时APP图标将显示接收到的报警记录条数,如图3.3所示,点击图3.2中的任意一条报警记录,将自动打开本软件,弹出如图3.1所示报警信息框。
图3.2
图3.3
注意:如果用户不能接收到实时报警信息,首先请确认是否允许了本软件的通知功能,然后确认如果当前app是在后台运行则是否按下了图2.6.1中的退出按钮退出了app而导致接收不到,最后如果前面两点都没有问题,则可点击图2.6.1中的退出按钮,再次登陆本app,重新注册您的手机。如果以上方法都不能解决您的问题,可联系我们的客服!
